SOFTWARE DE DESPIECE

Graphico PRO

Graphico PRO

Programa Graphico PRO

Un único software para diferentes sistemas de trabajo

Software de despiece de acero que, con un interfaz gráfico, potente y flexible, permite realizar despieces de elementos armados, elaborados (por posición), e incluir productos comerciales asignados a las obras.

Graphico Pro almacena toda la información de los proyectos, gestiona las fases de entrega y el control de los pedidos de producción. Además toda la información de entrada en el programa tiene la posibilidad de imprimirse a través de informes personalizados en cada una de sus áreas: gestión de obras y clientes, pedidos de producción, etiquetas de posiciones, elementos armados y otros productos comerciales.

La aplicación es totalmente flexible y configurable y se adapta a los sistema métricos internacionales. Los usuarios pueden trabajar con sistema métrico (cm), soft metric (mm) o Imperial indistintamente, incluso en el mismo proyecto. Permite trabajar con distintas tablas de diámetros por proyecto, así como configurar modelos de formas, automatizarlos, crear esquemas de modelos armados, etc.

Todas las características del programa Graphico se han ampliado y mejorado en procesos. Graphico Pro permite fácilmente duplicar información de despiece, exportar e importar niveles del proyecto, y exportar a sistemas estándares del mercado.

Todo en un único sistema de control

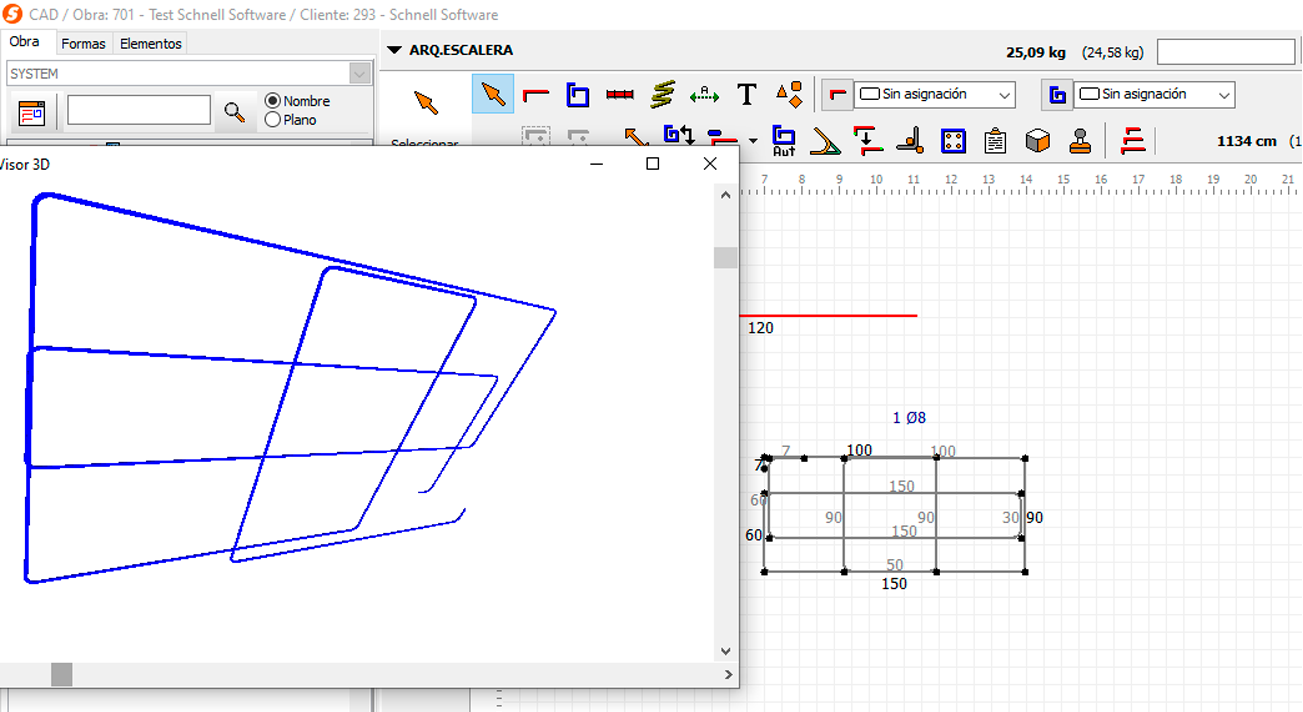

Graphico Pro permite a la ingeniería integrar, en un único entorno, despieces por posición o lista, esquemas de elementos armados (Cad) y definición de mallas (Grafo Mesh), además de incluir productos comerciales en cada nivel de la obra.

El nuevo diseño de la arquitectura de datos de Graphico Pro soporta grandes volúmenes de datos y usuarios conectados a un sistema central, respondiendo a las necesidades de las grandes empresas que requieren una solución centralizada con un sistema de plantas interconectadas.

ASTM A 615, Eurocódigo 2, BS 4449:97, EHE-08, IS 456: 2000, TS 708 -VCH, PS 90:98, DIN 488:86 NF A 35–016 :96 , ELOT 971:90, NMX-B-294-1986, JIS-G-3112, Nch-204, CIRSOC 201-2005, CBH 87 ABNT NBR 6118:2007, NSR-10, NTC 14/01/2008, NTE E.060: 2009, SABS 0100, BBK 79 (1979) SIA 162 (1989), CAN/CSA S16-01

Características

  • Gestión de proyectos y clientes.
  • Información del proyecto por diámetro y pedido
  • Gestión de pedidos de clientes y producción.
  • Detalle por elemento, posición o productos comerciales
  • Automatización del cálculo y ajuste de formas.
  • Distribución de la producción por máquinas
  • Etiquetas y listados de órdenes de producción

Pedidos de producción

  • Logotipo e identificación por colores.
  • Diferentes direcciones de entrega
  • Asignación de tablas de diámetros por obra
  • Estructura de órdenes en diferentes niveles: Fase, Planta, Grupo, Elemento
  • Funciones de duplicar, importar para facilitar el trabajo
  • + de 250 informes de pedidos de producción
  • Busquedas y filtros automatizados
  • Capacidad ilimitada de datos
  • Número de pedidos por cliente ilimitado
  • Número de pedidos totales ilimitado
  • Número ilimitado de artículos y piezas.

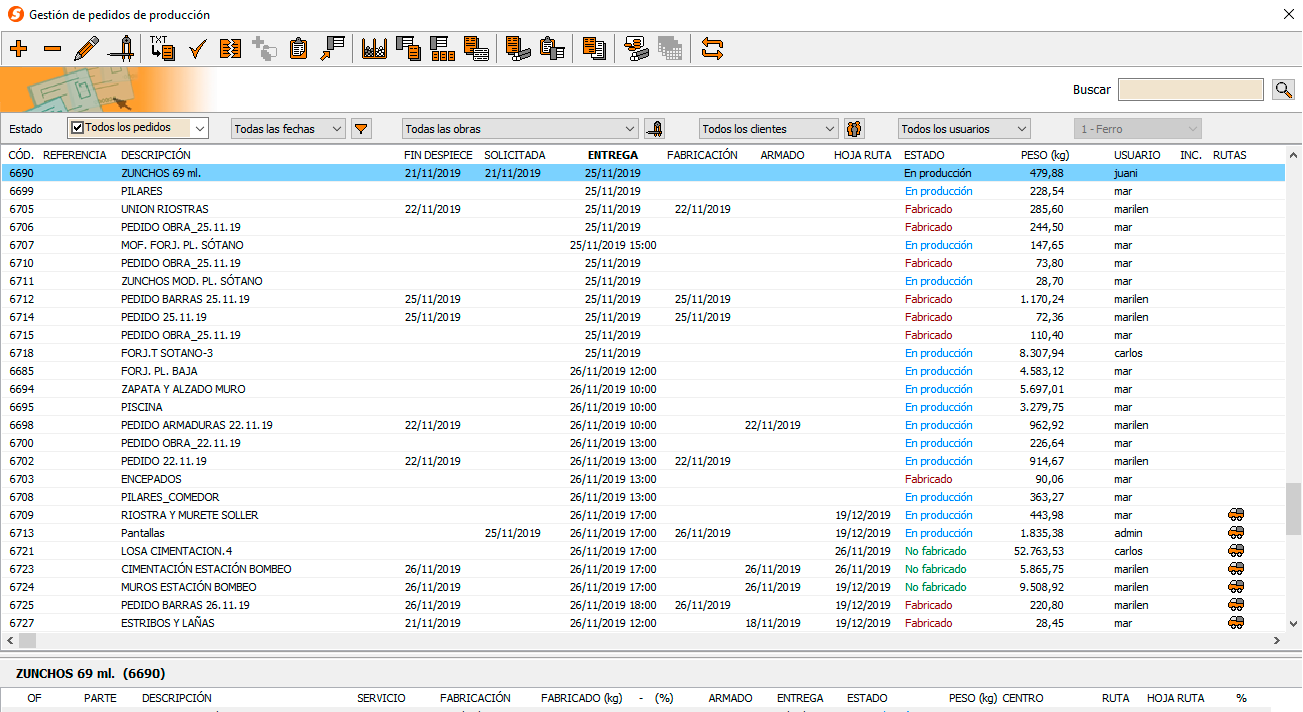

  • Gestión de pedidos por usuario

Gestión de pedidos de clientes

Gestión de pedidos de clientes
Aceptación de fecha de pedido
Agrupación de órdenes de producción
Estimación del nivel de producción del pedido y para la planificación de compras de material
Informes sobre el estado de un pedido
Informes de los productos comerciales

Despiece en los proyectos

Graphico Pro es el único software que permite dentro del desarrollo crear posiciones sueltas, elementos ensamblados y productos comerciales.

Elementos ensamblados

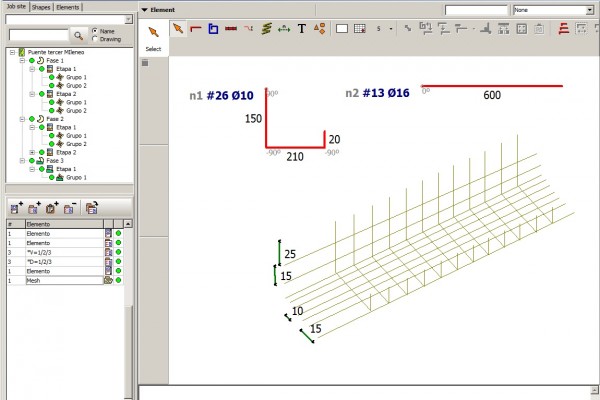

  • El usuario dibuja un elemento ensamblado en un área CAD que le permite crear el mismo esquema que haría en el papel. Cuando dibujas la pieza, el sistema la registra.

Elementos por posición

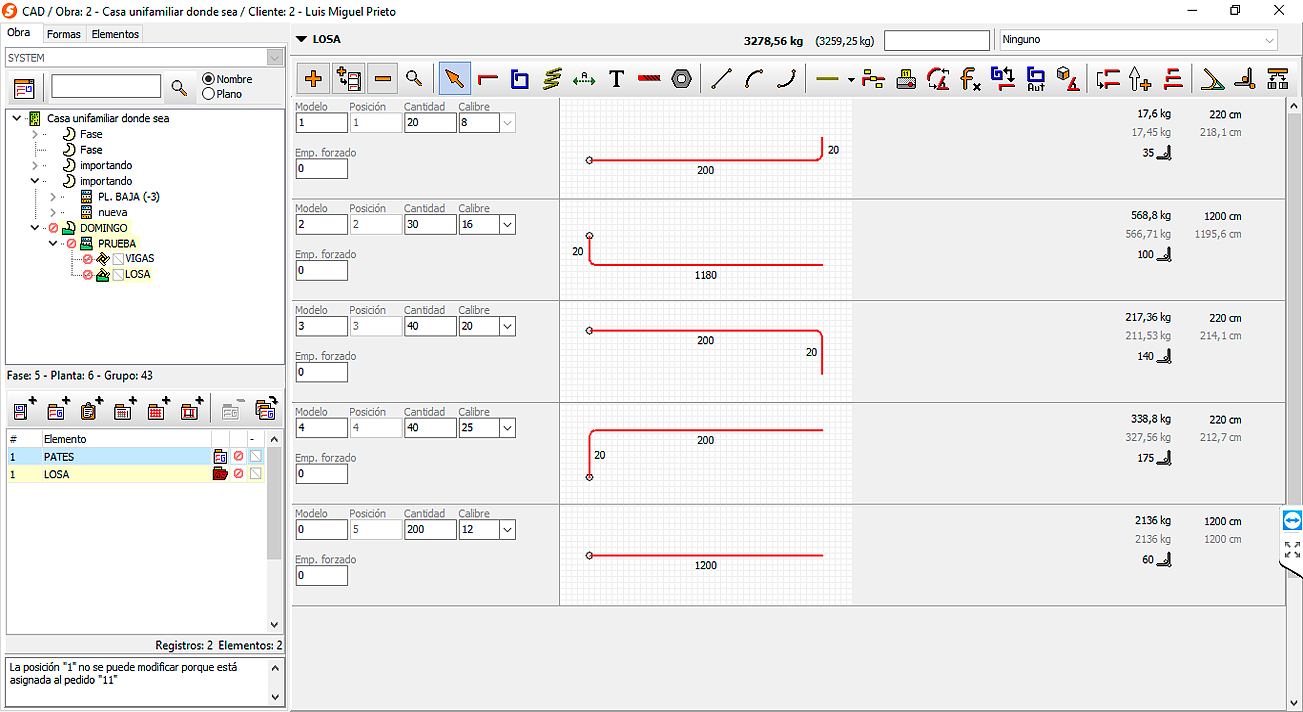

  • Trabajo tradicional por posición en la lista con información gráfica de las imágenes y accesibilidad global de los datos.

Productos comerciales

  • Productos comerciales como mallas, vigas, alambres, etc., que se pueden configurar en una tabla de productos.

Modelos personalizados

  • Entrada de datos a través de plantillas o nuevos modelos.
  • Creación de modelos de forma nativa. Líneas, arcos, líneas auxiliares, marcas, textos
  • Creación de dimensiones
  • Texto de posicionamiento
  • Cambio de formas preestablecidas
  • Impresión de datos
  • Automatización de modelos
  • Soporte para fórmulas aritméticas, trigonométricas y modelos lógicos para la automatización de formas

Informes y etiquetas

  • + de 500 informes con información de despiece adaptados a todas las áreas del programa
  • Personalización de listas y etiquetas necesarias para la empresa
  • Impresión de etiquetas en impresoras láser o térmicas. Impresoras compatibles con Windows 10

Asignacion de producción

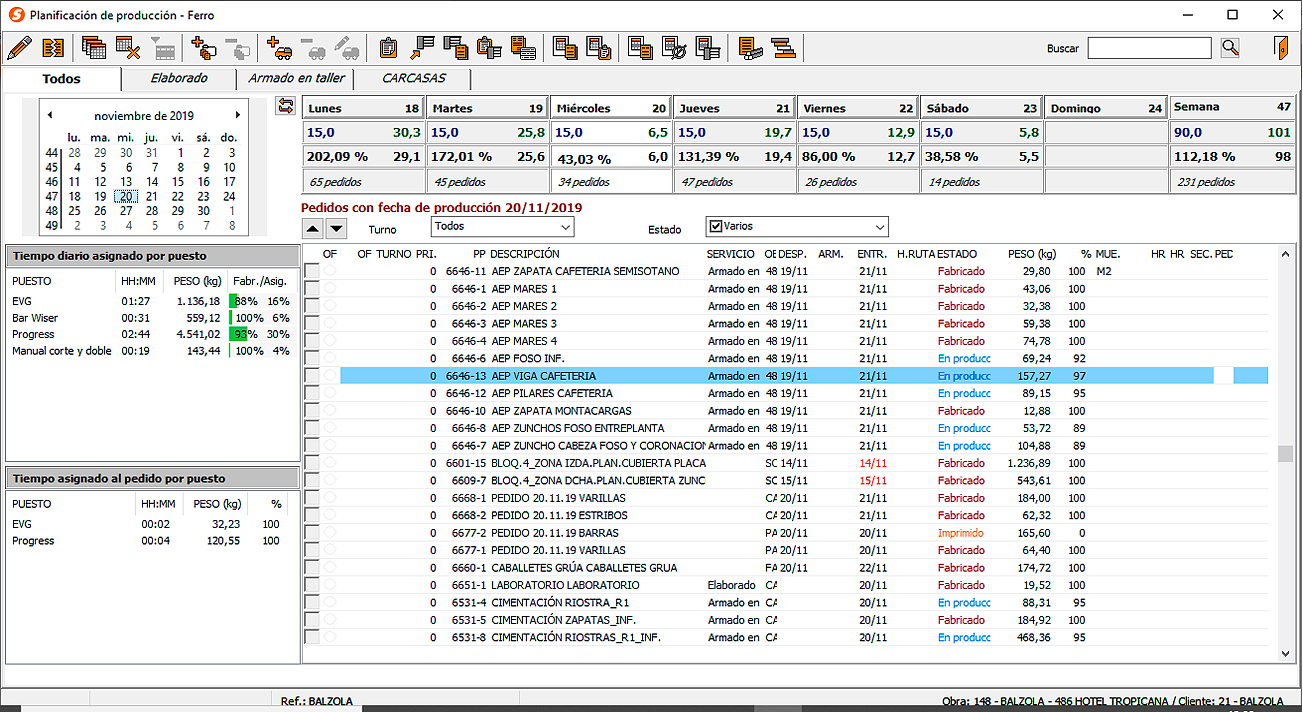

Esta herramienta le permite distribuir una orden de producción de diferentes máquinas, estribadoras y bancos de corte,etc… Un sistema de filtrado ayuda al usuario a asignar automáticamente las posiciones según la geometría, el número, el diámetro, etc., a las diferentes máquinas.

El almacenamiento de cortes reutilizables permite gestionar el despunte en la planta de forma eficiente.

Siendo todos los pedidos enviados a las máquinas y gracias a DATA PRO MACHINE y PANEL tenemos un feedback de todos los datos de producción; Graphico Pro gestiona y supervisa la producción/máquina y estima el tiempo de producción del pedido.
