Módulos de importación

Asistentes de importación

Importación de planos desde Autocad©

Alguno de estos módulos debe de adaptarse a cada país.

Módulo de Importación de Vigas

Módulo que escanea planos de forjado de vigas y realiza automáticamente el despiece volcando la información al programa Graphico.

Resuelve la distribución de estribos, el tipo de estribo y el armado de la viga en forma de esquema de montaje.

Características

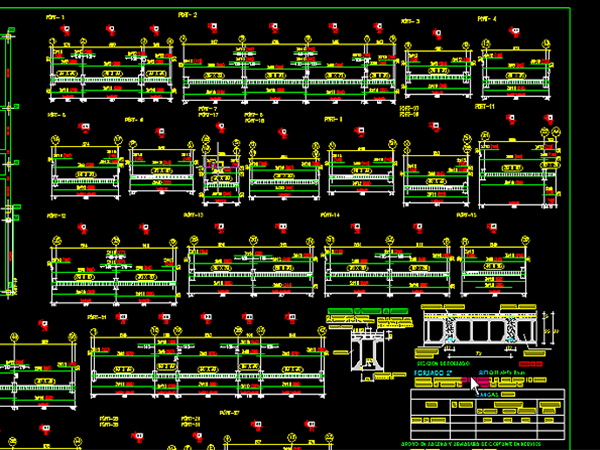

  • Lectura automática de vigas de los planos más frecuentes del mercado.
  • Importación de vigas desde plano en formato AutoCAD©.
  • Módulo interactivo para la importación visual de forjados unidireccionales.
  • Opciones de fabricación definidas por el usuario.
  • Volcado automático por elemento al programa Graphico.
  • Visualiza con un semáforo el resultado de la importación

Módulo de Losas

Características

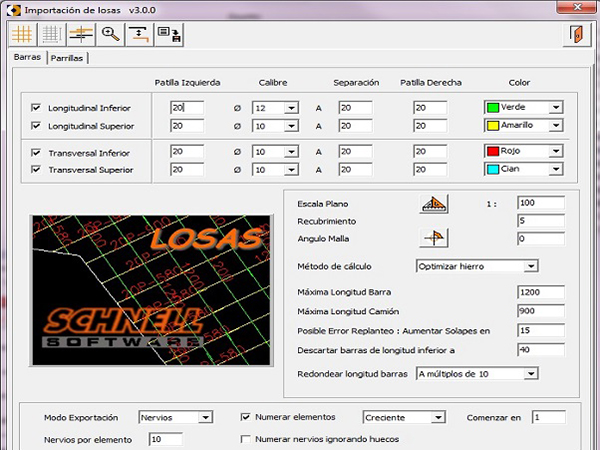

  • Despiece automático de barras sobre superficies
  • Permite dibujar la losa en los 4 sentidos
  • Definición de perímetros exteriores e interiores sobre plano
  • Definición de áreas irregulares y huecos interiores
  • Configuración de tabla de solapas según EHE o definida por el usuario
  • > Definición del ángulo de la malla y anclajes
  • Importación a Graphico por áreas o nervios
  • Impresión del dibujo de la losa para obra
  • Agrupación por formas o posiciones para la expedición

Módulo adicional de despiece de armaduras base en superficies. Permite sobre plano seleccionar un perímetro y huecos interiores para dibujar e importar la armadura base de una losa en los 4 sentidos.

Se parametrizan las patillas exteriores, la pendiente de la losa, etc.

Volcado automático al programa Graphico seleccionando importación por áreas o nervios

Módulo de Zapatas

Módulo que permite importar el cuadro de zapatas de un plano en formato .dwg con una simple selección de la tabla en la que se incluye la información de los elementos de cimentación.

Características

  • Volcado automático a Graphico Pro
  • Recoge toda la información de las zapatas en tan sólo unos segundos
  • Esquema de cada Zapata
  • Evita la introducción de datos manual y se eliminan los errores de traspaso de información
  • Permite automatizar procesos y aumentar la productividad

Módulo de Pilares

Características

  • Podemos parametrizar solapes y reducciones según diámetro de barra.
  • Indicar si es estribos de ramas o rombos.
  • Se puede elegir el desarrollo del estribo para varias ramas según la forma de trabajo.
  • Podemos indicar el recubrimiento, el estribado de canto y cabeza si lo lleva, margenes sin estribos…
  • Pilares de Arranque y de Cubierta, en la ventana de introducción de datos, se puede indicar el sentido de las patas para facilitar el montaje..

Permite definir pilares de arranque, de arranque sanitario, intermedios y de cubierta.

Módulo de Pilotes

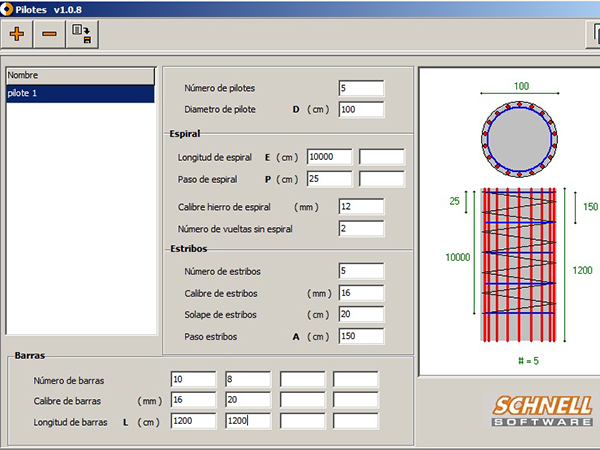

Permite definir un pilote con espiral y solapes. Estribos de refuerzo, diferentes diámetros y longitudes de barras longitudinales.

Vuelca al sistema Graphico el esquema de montaje del pilote y realiza el cálculo del peso. Incluye el optimizador para la carga del camión.

Características

  • Creación de pilotes o columnas redondas
  • Módulo que permite parametrizar los solapes, paso de la espiral, hasta cuatro diámetros de barras longitudinales de diferentes calibres
  • Refuerzo de estribos en el pilote

Módulo Importación BBVS

Características

  • Formato de fichero BVBS con características estándares
  • Módulo que importa al programa Graphico con multiselección
  • Importa la información de las piezas incluida la forma geométrica
  • Importación de piezas a nivel de obra o con creación de pedidos
  • Visualización de la lista cargada a través del programa Graphico
  • Edición y modificación de la lista en el programa Graphico

Importa la información de las piezas definidas en un fichero de texto con el formato estándar internacional BVBS.

El sistema Graphico, a través de este módulo lee el fichero y carga la lista al programa, mostrando la lista de piezas en formato para la selección e importación.

Módulo de Capiteles o Ábacos

Módulo adicional de despiece para importación de la armadura de capiteles o ábacos.

Seleccionando el perímetro de un capitel y con los parámetros de interejes del plano, despieza los capiteles interiores y exteriores.

Dibuja automáticamente las barras en el plano según la definición del usuario.

Características

  • Delineación del tipo de ábaco
  • Dibujo y lectura automática de la estructura
  • Importación parcial o total del plano
  • Definición de ejes y perímetro del ábaco
  • Dibujo automático de barras en plano según la definición del usuario
  • Solapes por norma o definidos por el usuario en ábacos sobre muro
  • Importación de cada estructura al programa Graphico

Módulo de forjados reticulares

Características

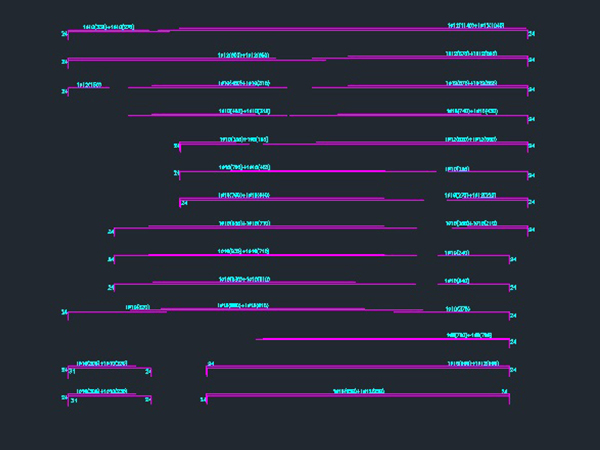

  • Admite planos tanto en formato de archivo DXF como DWG
  • Reconoce planos con formato de textos
  • Reproduce automáticamente las armaduras repetidas mediante líneas de igualación, si su formato se corresponde al de los planos generados por CYPE
  • Localiza barras dibujadas en uno o varios tramos pero con una única línea base para cada armadura
  • Permite hacer modificaciones a las diferentes barras para facilitar su fabricación
  • Importación a GRAPHICO por áreas o nervios

Módulo que escanea planos de forjados reticulares (bidireccionales) y realiza automáticamente el despiece de la armadura de refuerzo, volcando la información al programa Graphico, agrupando las barras a nivel de nervio o calle.
